Aprovisionament de tubs difusors acrílics esmerilats: especificacions i mida

Un tub difusor d'acrílic esmerilat és un tub rodó de PMMA amb una superfície-de dispersió de llum mat que llisca per sobre d'una tira de LED i converteix una fila de punts brillants en una línia uniforme de llum. La majoria de la gent que en cerca un ja ha pres aquesta decisió material - l'acabat no és on les feines van malament. El que enganxa a la gent és el conjunt de números que cap pàgina de producte imprimeix: el diàmetre exterior que ha de netejar el canal, el gruix de la paret que governa quanta llum sobreviu i la tolerància que decideix si la peça s'assenta en una tapa final o s'hi combat. Aquesta és una guia d'especificacions-i-de mida des del costat de l'extrusió d'aquesta decisió, on els números es tallen en un dau en lloc d'endevinar-los a partir d'una llista.

El que realment et compra l'acabat esmerilat

La gelada és un ofici, i els termes val la pena indicar-los clarament. Una superfície mat trenca el feix de manera que l'ull deixa de resoldre emissors individuals; a canvi, reté la sortida en relació amb un tub transparent. El nombre que cita la indústria és del 15 al 20% (Comparació de difusors de canal LED, signliteled.com), però aquesta figura es mou amb dues variables que un full d'especificacions rarament enumera: a quina distància es troba la tira de la paret interior i si heu triat una gelada lleugera o un òpal totalment pigmentat.



Aquest 15-20% és un punt de partida, no una pèrdua fixa. La distància de l'emissor i el nivell de boira el desplacen en ambdues direccions, de manera que la xifra que regula la mida del controlador és la que es llegeix al tub exacte i al conductor que esteu especificant - no un valor de gràfic. Si podeu posar un tub acabat contra una tira nua del mateix controlador abans de comprometre's, val la pena conèixer el delta segons les vostres pròpies especificacions.



Els tres acabats no són intercanviables. Clear no perd gairebé res i no amaga res - tots els LED es llegeixen com a punt d'accés. El pigment òpal i lletós transportat a través del material en lloc d'una textura superficial, és el més tolerant en la uniformitat i el més car en els lumens, deixant fàcilment una quarta part de la producció. L'opció esmerilada se situa entre ells, i per a la majoria de treballs arquitectònics, comercials i d'exhibició, aquest punt mitjà és correcte: suficient difusió per esborrar els punts, prou poca pèrdua que no esteu sobredimensionant els controladors per compensar.



Aquesta és la posició que la majoria de llistats no prendran: si la prioritat és la màxima brillantor i l'aparell es veu des de la distància, sovint la gelada és la trucada equivocada, i un tub transparent combinat amb una tira més densa el superarà directament. La gelada guanya el seu lloc quan es veu l'ajustament de prop i la uniformitat importa més que la candela crua. Feu aquest judici encertat primer - cada decisió de talles a continuació depèn d'això.

Mides estàndard per a un tub difusor acrílic esmerilat i on s'atura "estàndard".

El tub acrílic extruït discorre sobre una escala assentada de diàmetres exteriors. Els rangs d'estoc normalment abasten de 3/8 "a 6" OD - aproximadament 10-150 mm - amb les mides petites i mitjanes fent gairebé tot el treball LED; un tub acrílic esmerilat rodó per a tira LED gairebé sempre aterra en aquesta banda. Per sobre d'ell, fins a uns 12 ″ de diàmetre exterior, us trobeu en un territori de-encunyació personalitzada i de gran-diàmetre que la majoria de distribuïdors no tenen estoc. La paret estàndard és d'1/8 "(≈3 mm); Les parets més pesades d'uns 0,250 "(6 mm) entren quan el tub es duplica com a impacte o element estructural en lloc d'una lent pura.

Tracteu la taula següent com un gràfic de treball OD per fer coincidir un tub difusor amb una construcció real:

El parany en "estàndard" és la dimensió interior. Els compradors especifiquen un OD, el reben correctament i, a continuació, descobreixen que el forat no netejarà el suport d'alumini de la tira o un PCB de 24 V més ample. El diàmetre interior és el DO menys el doble de la paret, de manera que un tub de 20 mm de DI a una paret de 3 mm deixa un forat de 14 mm - fi per a una tira de 10 mm, ajustat per a una de 12 mm un cop afegiu tolerància i un camí de calor. Mideu el forat a la tira, no al canal, i confirmeu la paret abans de bloquejar el OD.

Tolerància i moviment tèrmic: les especificacions que decideixen l'ajust

Aquesta és la secció que salten les pàgines de productes i és on la peça cau en un conjunt o genera un retorn. Dues famílies numèriques regeixen l'ajust: la tolerància dimensional i el moviment tèrmic.

Les toleràncies de fabricació del tub acrílic extruït es refereixen a 20 graus, i tant el diàmetre com la paret porten un marge que creix amb la mida. Aquesta temperatura de referència importa més del que sembla, perquè el PMMA té un coeficient d'expansió tèrmica lineal d'uns 7 × 10⁻⁵ per grau (la propietat mesurada segons ASTM D696) - diverses vegades el de l'alumini. Executeu-lo amb un aparell real: un tub de 3 m que veu un oscil·lació de 30 graus entre un matí fred i una franja totalment impulsada es mou de l'ordre de 6 mm al llarg de la seva longitud - un exemple treballat del coeficient, no una constant mesurada. Això no és un error d'arrodoniment; és la diferència entre una carrera recta i una inclinada.

És per això que el nombre que ningú no ofereix voluntari és l'autorització final-. Talleu el difusor a ras del seu canal i no té on créixer - s'enganxa la primera vegada que la tira l'escalfa. Deixeu un buit d'expansió definit a cada terminació, dimensionat per a la longitud i el rang de temperatura, i es manté recte. La quantitat de bretxa i la tolerància que realment necessita el teu canal és una funció de la carrera -, el tipus de coses que val la pena fixar-se en un dibuix abans de tallar qualsevol eina.

Acrílic o policarbonat: adaptació del tub a l'entorn

Quin material guanya depèn d'on viu l'aparell.

L'acrílic transmet més llum - al voltant del 92% enfront d'aproximadament el 88-90% del policarbonat, amb el PMMA de grau òptic-assolint el ~95% en els millors graus - i, el que és més important per a una lent que ha de quedar bé en cinc anys, resisteix el groguenc dels UV per si sol (Dades del material PMMA, Viquipèdia). El policarbonat estàndard es torna groc i es trenca sota el sol sostingut, tret que porti estabilitzadors UV o una tapa UV co-extruïda, cosa que afegeix un cost. L'acrílic paga aquesta claredat en la fragilitat: s'esquerda sota un fort impacte on el policarbonat es flexiona. Tots dos surten de la mateixa línia d'extrusió que la nostra altraperfils de tubs de plàstic rodons- es fon força a través d'una matriu -, de manera que la diferència que compres està en el polímer, no en el procés.

Llegiu la matriu per defecte, no una regla: un treball a l'interior que també fa cops de pilota en un pavelló esportiu es converteix en policarbonat tot i ser "interior". El nostreperfils acrílics extrusatsiperfils de policarbonat de grau{0}}impactecobreix els dos extrems, de manera que l'elecció es refereix al medi ambient, no al que hi ha en estoc.

Mida d'un tub acrílic esmerilat per a la vostra configuració LED

Comenceu per la tira, no pel tub. Mesureu el punt més ample de la tira - normalment la PCB d'alumini o un FPC més la seva trajectòria de calor - i després torneu a travessar les matemàtiques del forat de dalt fins a un OD i una paret que l'eliminin amb tolerància de sobra. Un tub que s'ajusti a la tira nua del banc però no a la tira del seu canal és el retorn més habitual que veiem.

A continuació, decidiu si les gelades resolen els vostres punts. La distància a la qual els emissors individuals es desdibuixen en una línia és una funció del to de la tira i del corrent de conducció, no només del tub -, de manera que val la pena calcular el forat exacte on desapareixen els punts en funció de la vostra tira específica en lloc de confiar en una regla general. Un tub poc profund situat a prop d'una franja de baixa-densitat encara mostrarà punts calents a través de les gelades; donar espai al feix per solapar-se, o moure's a una franja més densa, fa més que una boira més intensa.

I la posició que val la pena afirmar directament: una bona tira COB pot no necessitar gens un difusor. El COB d'alta-densitat ja està a prop d'una font contínua, de manera que si l'únic motiu pel qual el tub és amagar punts, un tub transparent - o cap tub - pot superar la gelada amb la brillantor. Frost encara es guanya el seu lloc per una aparença il·luminada constant, protecció física i una segona capa de control de l'enlluernament; especifica-ho per aquests motius, no per costum.

Quatre errors d'especificació que arruïnen un bon tub difusor

1. La trampa del hotspot. Un canal poc profund amb una tira de baixa-densitat mostra punts fins i tot sota l'òpal. La solució és la superposició del feix - una franja més densa, un COB o un canal més profund que permet que la llum es barregi - no una gelada més intensa.

2. Groc UV del material incorrecte.A prop d'una finestra o a l'exterior, un policarbonat no estabilitzat o una resina barata no especificada groguenc i es trenca en qüestió de mesos. Relaciona el material amb l'exposició a la llum abans de comprar el preu.

3. Pancament tèrmic per un tall ras. Tallar el tub exactament al seu canal no deixa espai per a l'expansió d'ordre de 6 mm-a llarg termini - s'inclina la primera vegada que la tira l'escalfa. Deixeu l'espai-cap final.

4. Cracking per tensió en acrílic extruït. El PMMA extruït es refreda ràpidament i comporta estrès intern; perforar-lo o termoconformar-lo sense recuit provoca l'esquerda per tensió, especialment en la fabricació no-estàndard. Dissenyeu el muntatge de manera que el tub no es perfori sota càrrega i marqueu qualsevol operació secundària al vostre proveïdor per endavant.

Tubs difusors d'acrílic esmerilat personalitzats i d'abastament

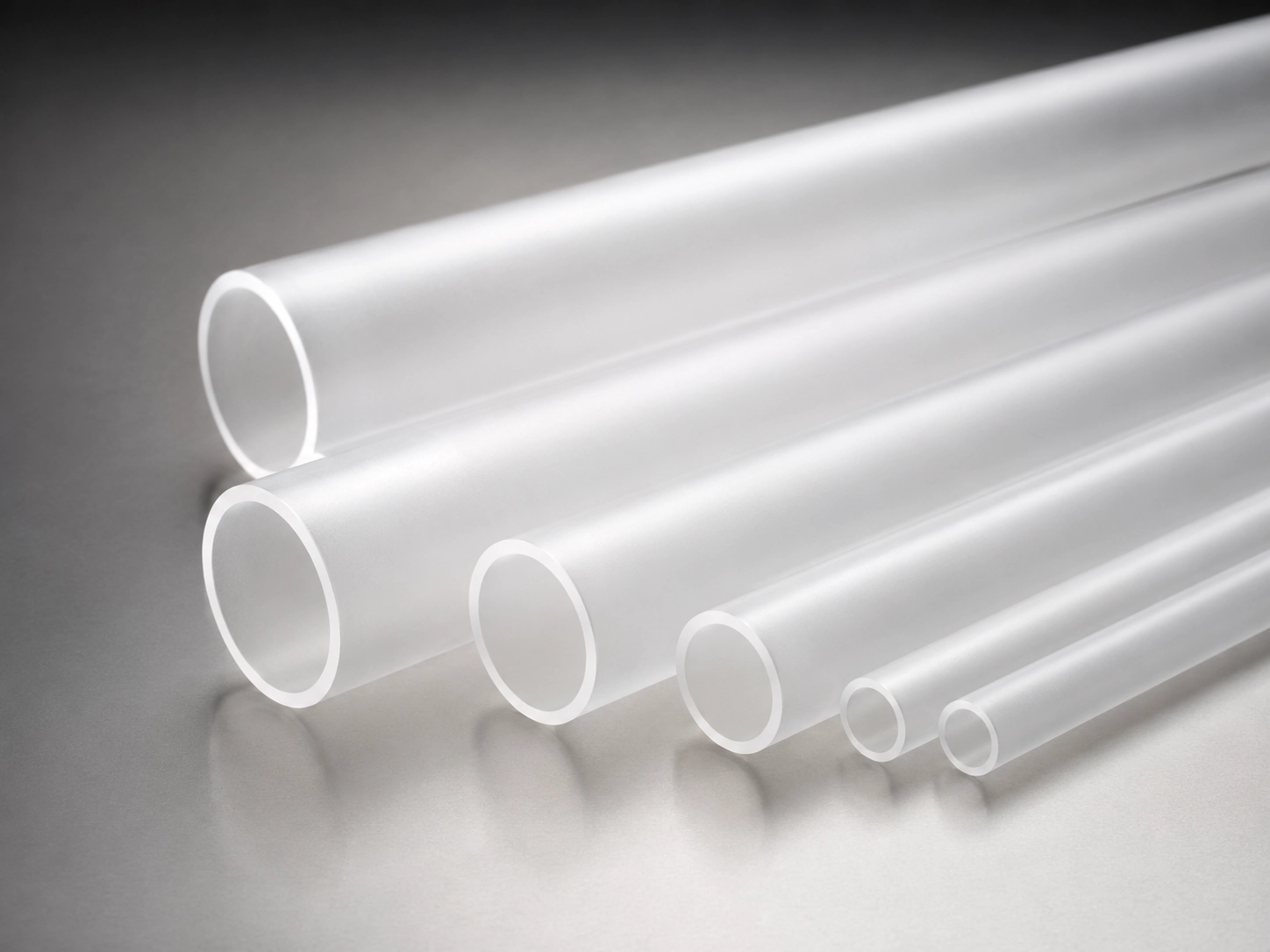

El tub d'estoc respon a les mides habituals; una tirada personalitzada respon al vostre dibuix. Un tub difusor d'acrílic esmerilat personalitzat significa tallar la matriu a la vostra OD i paret, mantenir una tolerància definida i acabar els extrems - tallats--a la longitud amb terminacions polides - en lloc de retallar una longitud d'estoc al lloc i esperar que el forat s'aclareixi.



El cas per confirmar les dimensions abans de l'eina és concret. Un fabricant especifica un OD de 20 mm perquè coincideixi amb el canal i, a continuació, troba que la seva tira de 12 mm i la seva trajectòria de calor no netejarà el forat de 14 mm que deixa una paret de 3 mm - el OD era correcte i la peça encara era incorrecta. Atrapar-ho contra un dibuix no costa res; agafar-lo després de tallar el dau costa una carrera.



Si especifiqueu en lloc de comprar un prestatge, envieu l'amplada de la tira, el canal, la longitud de la tirada i el rang de temperatura, i deixeu que l'OD, la paret i la bretxa d'expansió s'ajustin a aquests. Podeu començar amb el nostreGamma de difusores de tira LEDi passar a un dau personalitzat des d'allà.
